        某變電站共2臺直流屏，采用的是1+1冗余系統，輸出并聯帶所有負載。2018年12月，1#直流屏發生正極接地故障。經分析判斷、排查處理，1#直流屏的一個單相橋式整流器2#管腳接地。將金屬底座的單相橋式整流器更換為絕緣底座型的，可杜絕此處管腳接地，有效避免該處直流接地故障。

1直流屏1+1冗余系統工作原理
        （1）給直流屏輸入一個三相交流電，通過整流變成直流電，做為電源輸出給直流負載。

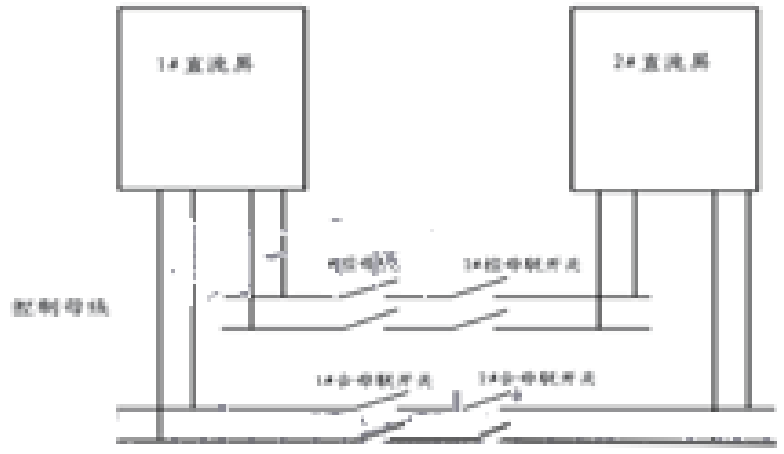

        （2）直流屏1+1冗余系統，是將兩臺直流屏輸出通過母聯開關連接起來共同帶負載。當一臺直流屏需要檢修時，可以由另一臺帶所有負載，圖示如下：


2直流接地故障
        （1）直流正極接地，直流屏觸摸屏報正對地絕緣不良、合母電壓異常。測正對地0VDC，負對地220VDC，此時正對地就是正極對負極電壓；反之，如果直流負極接地，則正對地220VDC，負對地0VDC。
        （2）直流正接地故障原因。1）第一種原因是電源輸出端之內的正極出現了對地絕緣為零，導致正極直接接地，正對地電壓為0V。2）第二種原因是直流屏的負載，包括高壓柜內的直流母線、低壓柜內的直流母線、其他雜項柜內需要直流電源的部分。如任意一臺高壓柜內的直流正極發生接地，就會發生直流屏正極接地報警。
        （3）單相橋式整流器。由多只整流二極管做橋式連接，外用絕緣塑料封裝而成，大功率的橋式整流器在絕緣外層添加金屬殼包封，增強散熱。是交流電轉換成直流電的的第一個步驟。此回路單相橋式整流器為雙回路冗余運行。
        （4）直流接地的危害。當直流中一極接地時，如果再發生另一極接地，將造成直流正負極短路，開關跳閘，負載失去保護，帶有直流失壓脫扣的高壓電機立即跳閘，裝置停工。
        （5）確定直流正極接地故障點的方法：
        1）斷開直流輸出母聯開關，將直流屏（1+1冗余）系統分為兩個單獨個體，確定故障直流屏。
        2）斷開單臺直流屏輸出開關，確定故障點是在輸出開關之內還是之外。
        3）如故障在外部負載，則逐個斷開負載直流電源開關，以此排查接地點；如果故障點在直流屏內部，則按內部接線逐個排查。
